Bimetal Ekstrüder Vida ve Kovanları

Aşındırıcı ve korozif reçetelerde uzun servis ömrü ve daha kararlı ekstrüzyon için güçlendirilmiş çalışma yüzeyleri

Ana kullanım : Tek vida • Paralel ikiz vida • Konik ikiz vida ekstrüderler
Öne çıkan reçeteler : Cam elyaf • CaCO₃ / talk • WPC • Geri dönüşüm • Korozif katkılar
Temel amaç : Aşınma ve korozyona karşı çalışma yüzeyini güçlendirmek
Üretim yaklaşımı : Makine geometrisi, L/D, reçete ve çalışma koşullarına göre özel üretim

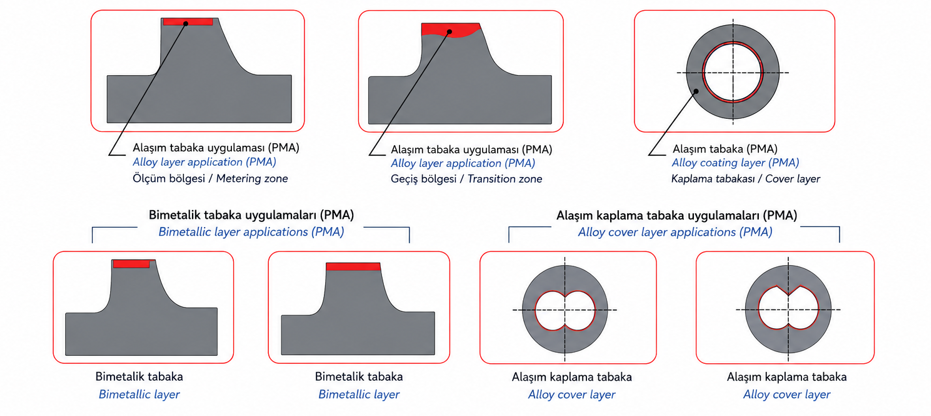

Vida kanadı ve kovan iç yüzeylerinde bimetal / alaşım tabaka uygulama bölgelerinin teknik gösterimi

Ana mesaj: Bimetal, tek başına bir vida geometrisi değildir. Tek, paralel veya konik vida-kovan sistemlerinde; aşınma ve korozyonun yoğun olduğu çalışma yüzeylerini güçlendiren malzeme ve yüzey teknolojisidir.

Cam elyaf, kalsit (CaCO₃), talk, mineral dolgu, odun unu, yoğun geri dönüşüm ve korozif katkılar; vida kanatları ve kovan iç yüzeyinde standart polimerlere göre daha hızlı ölçü kaybına neden olabilir. Bimetal çözümler, aşınmanın yoğun olduğu yüzeyleri uygun alaşım sistemiyle güçlendirerek servis ömrünü ve proses kararlılığını destekler.

Aşınmanın yoğunlaştığı yüzeylerde doğru alaşım, doğru geometri.

Cam elyaf, kalsit (CaCO₃), talk, mineral dolgu, odun unu, yoğun geri dönüşüm ve korozif katkılar; vida kanatları ve kovan iç yüzeyinde standart polimerlere göre daha hızlı ölçü kaybına neden olabilir. Bimetal çözümler, aşınmanın yoğun olduğu yüzeyleri uygun alaşım sistemiyle güçlendirerek servis ömrünü ve proses kararlılığını destekler.

Ekstrüzyonda Bimetal Neden Farklı Ele Alınır?

Ekstrüzyon sürekli çalışan bir prosestir. Vida-kovan grubu yalnızca kısa bir çevrim boyunca değil; uzun süre boyunca besleme, sıkıştırma, karıştırma, eriyik taşıma ve kalıp öncesi basınç yükleri altında çalışır. Bu nedenle bimetal seçiminde yalnızca “hangi alaşım?” sorusu değil, alaşımın hangi yüzeye ve hangi proses bölgesine uygulanacağı da önemlidir. Tek vidada vida kanadı ve kovan iç çapı; paralel ve konik ikiz sistemlerde ise bunlara ek olarak iki vidanın eşleşme yüzeyleri ve çift delikli kovan geometrisi birlikte değerlendirilmelidir.
Ekstrüzyonda bimetal; kaplama seçiminin ötesinde, aşınmanın proses boyunca nerede oluştuğunu doğru okumaktır.

Bimetal Çözüm Ne Zaman Değerlendirilmelidir?

• Cam elyaf, CaCO₃, talk, mineral dolgu veya odun unu gibi aşındırıcı bileşenler kullanılıyorsa
• Geri dönüşüm hammaddesinde yabancı partikül ve değişken reçete yapısı aşınmayı hızlandırıyorsa
• PVC, CPVC, alev geciktirici veya kimyasal olarak agresif katkılar korozyon oluşturuyorsa
• Vida çapı veya kovan iç çapı kısa sürede tolerans dışına çıkıyorsa
• Kapasite düşüşü, geri kaçış, basınç dalgalanması veya eriyik kalitesinde bozulma aşınmayla ilişkiliyse
• Plansız duruş ve sık parça değişimi toplam üretim maliyetini yükseltiyorsa

Hangi Ekstrüder Sistemlerinde Kullanılabilir?

Tek Vida Ekstrüder (Single Screw Extruder)

PE, PP, PPR, film, boru, profil, levha, kablo, regranül ve uygun geri dönüşüm uygulamalarında; özellikle aşındırıcı dolgu veya geri dönüşüm oranı yükseldiğinde bimetal vida ve/veya kovan değerlendirilebilir.

Paralel İkiz Vida (Parallel Twin Screw)

PVC / CPVC, yüksek dolgulu reçeteler ve makine tasarımının paralel ikiz vida olduğu hatlarda; iki vidanın eşleşme geometrisi ve kovanın çift delikli yapısı korunarak bimetal yüzey çözümleri uygulanabilir.

Konik İkiz Vida (Conical Twin Screw)

PVC boru, profil, WPC, SPC ve benzeri uygulamalarda; giriş ve çıkış çapları değişen konik geometri korunur. Bimetal uygulama, standart 51/105, 55/110, 65/132, 80/156, 92/188 gibi makine ölçülerinde de proje bazında değerlendirilebilir.

Referans Teknik Aralıklar

• Tek vida: Ø20–500 mm çap aralığı, L/D 15:1–55:1 (uygulamaya göre özel geometri)
• Paralel ikiz: yaklaşık Ø45–350 mm, L/D makineye göre değişir (merkez mesafesi ve eşleşme kritik)
• Konik ikiz: yaklaşık Ø25/50–185/340 mm, çift çapla tanımlanır (51/105, 65/132, 80/156, 92/188 gibi standartlar yaygın)

Bu ölçüler genel üretim/referans aralıklarıdır; MILON için sabit stok veya garanti edilen standart kapasite anlamına gelmez. Nihai üretim; makine modeli, teknik resim ve doğrulanmış ölçüler üzerinden belirlenir.

L/D Neden Bimetal Seçiminde de Önemlidir?

L/D yalnızca geometrik bir oran değildir. Daha uzun çalışma bölgesi, hammaddenin vida-kovan yüzeyleriyle temas süresini ve toplam aşınma alanını etkileyebilir. Bu nedenle aynı çapta iki ekstrüderde L/D, vida devri, kapasite ve reçete farklıysa aşınma davranışı da farklı olabilir. Bimetal çözüm seçilirken yalnızca vida çapına değil, tüm proses koşullarına bakılmalıdır.

Vida ve Kovanda Bimetal Nasıl Uygulanır?

Kovanda amaç, taşıyıcı gövdeyi korurken hammaddeyle temas eden iç yüzeyde aşınma ve korozyona dayanıklı bir çalışma katmanı oluşturmaktır. Üretim tasarımına göre bimetal iç astar; tam boy, belirli proses bölgelerinde seçici veya çift delikli twin-bore geometriye uygun biçimde uygulanabilir.

Vidada bimetal / sert yüzey uygulaması çoğunlukla vida kanadının (flight) dış çapı, tepe yüzeyi ve yoğun temas gören yan yüzeylerinde değerlendirilir. PTA gibi sert dolgu yöntemleriyle kritik yüzeyler güçlendirilebilir; ardından gerekli dış çap, profil ve çalışma toleransları taşlama / son işleme ile yeniden oluşturulur. Tüm vida gövdesinin özel alaşımdan üretilmesi ile yalnızca kritik yüzeylerin sert dolgu ile güçlendirilmesi aynı çözüm değildir.

Aşınma Tipine Göre Alaşım Yaklaşımı

Besleme bölgesinde kuru dolgu ve geri dönüşüm partikülleri; sıkıştırma/geçiş bölgesinde artan temas ve karıştırma; dozajlama bölgesinde ise daha yüksek basınç ve uzun süreli yüzey teması farklı aşınma karakterleri oluşturabilir. Degas bulunan ekstrüderlerde havalandırma çevresi de reçeteye göre ayrı kontrol edilmelidir. Bu yüzden bimetal uygulamanın yeri, eski parçadaki gerçek aşınma haritası ve proses verileri üzerinden belirlenmelidir.

Alaşım Seçenekleri ve Kullanım Mantığı

• Demir esaslı sert alaşım — genel aşınma dayanımı: ekonomik ve yaygın seçenek; reçete ve sertlik ihtiyacına göre değerlendirilir
• Nikel esaslı alaşım — PVC / CPVC ve korozif reçeteler: korozyon direncinin önemli olduğu uygulamalarda tercih edilebilir
• Kobalt esaslı alaşım — yüksek sıcaklık / özel mühendislik plastikleri: yüksek sıcaklık ve ağır çalışma koşullarında değerlendirilebilir
• Tungsten karbür katkılı sistem — cam elyaf, CaCO₃, talk, yoğun mineral dolgu: çok yüksek abrazyon görülen yüzeylerde servis ömrünü artırmayı hedefler

Reçete ve Aşınma Tipine Göre Uygulama Örneği

• CaCO₃ / talk / mineral dolgu: vida tarafında kanat tepe ve temas yüzeyleri, kovan tarafında bimetal iç astar — abrazyon öncelikli sert alaşım sistemi değerlendirilebilir
• Cam elyaf: vida kanatlarında yüksek sertlikte dolgu, kovanda aşınma dayanımlı iç katman — tungsten karbür katkılı veya eşdeğer yüksek abrazyon çözümü proje bazında değerlendirilebilir
• PVC / CPVC / korozif katkı: korozyon dayanımlı sert yüzey (vida) ve korozyon dayanımlı iç astar (kovan) — nikel esaslı veya uygun korozyon dayanımlı sistemler değerlendirilebilir
• Geri dönüşüm / değişken hammadde: aşınma haritasına göre seçici güçlendirme (vida), tam veya seçici iç astar (kovan) — yabancı partikül, dolgu oranı ve proses kararlılığı birlikte değerlendirilir

Referans Teknik Değerler

• Bimetal kovan alaşım katmanı: 2–5 mm (genel referans aralığı)
• Bimetal / çift alaşım sertliği: HRC 55–62 (genel referans aralığı)
• Nitrasyon tabakası derinliği: 0,5–0,8 mm (genel referans aralığı)
• Nitrasyon sertliği: HV 950–1020 (genel referans aralığı)
• Yüzey pürüzlülüğü: Ra 0,4 µm (genel referans aralığı)
• Vida doğrusalığı: 0,015 mm (genel referans aralığı)
• Nihai seçim: reçete, çalışma sıcaklığı, aşınma/korozyon tipi ve doğrulanmış üretim prosesi üzerinden belirlenir

Yukarıdaki sayısal değerler sektörel referans kaynaklarından derlenmiştir. MILON'un sabit standart veya garanti edilen teknik değeri olarak değerlendirilmemelidir; teklif öncesinde alaşım tipi, katman kalınlığı, sertlik ve ölçüler proje bazında doğrulanmalıdır.

Aşınma Neden Ekstrüzyonda Kritik?

• Vida dış çapı ile kovan iç çapı arasındaki çalışma boşluğu büyüdüğünde geri kaçış artabilir ve kapasite düşebilir
• Vida kanatlarının aşınması ergiyik taşıma verimini ve kalıp öncesi basınç kararlılığını etkileyebilir
• Paralel ve konik ikiz vida sistemlerinde yalnızca vida-kovan boşluğu değil, iki vidanın birbirine göre eşleşmesi de kritik önemdedir
• Aşınma her bölgede eşit oluşmaz; besleme, sıkıştırma, eriyik taşıma veya degas çevresindeki bölgeler farklı hızlarda aşınabilir
• Yüksek dolgu oranı, yüksek vida devri, agresif sıcaklık ve uzun çalışma süreleri aşınmayı hızlandırabilir

Bimetal mi, Nitrasyonlu mu?

• Virgin PE / PP, düşük aşındırıcılık: nitrasyonlu çoğu uygulamada yeterli olabilir; bimetal her zaman gerekli değildir
• CaCO₃ / talk / WPC / cam elyaf: nitrasyonlu ile servis ömrü sınırlı kalabilir; bimetal daha güçlü bir adaydır
• Korozif PVC / CPVC / katkılar: korozyon riski ayrıca değerlendirilir; nikel vb. alaşım sistemleri avantaj sağlayabilir

Doğru Çözümü Belirlemek İçin Gerekli Bilgiler

• Makine marka, model ve ekstrüder tipi: tek vida / paralel ikiz / konik ikiz
• Vida çapı veya konik sistemlerde giriş-çıkış çapları; mümkünse L/D oranı
• Toplam vida boyu, kovan boyu, flanş ve bağlantı ölçüleri
• Paralel ikiz sistemlerde merkez mesafesi, dönüş yönü ve redüktör çıkışı
• Hammadde: PE, PP, PPR, PVC, CPVC, PA, PC vb.
• Dolgu ve katkı oranları: CaCO₃, talk, cam elyaf, odun unu, pigment, alev geciktirici vb.
• Geri dönüşüm oranı ve hammaddenin kirlilik / yabancı partikül durumu
• Mevcut kapasite, vida devri, çalışma sıcaklığı ve motor yükü
• Mevcut parçadaki aşınma bölgesi, kullanım süresi, ölçüm raporu ve fotoğraflar

Sık Sorulan Sorular

Her ekstrüderde bimetal gerekli midir?

Hayır. Dolgusuz, korozif olmayan ve düşük aşındırıcılı reçetelerde nitrasyonlu vida-kovan teknik ve ekonomik olarak yeterli olabilir. Bimetal; gerçek aşınma ve proses ihtiyacı olduğunda tercih edilmelidir.

Yalnızca kovan bimetal yapılabilir mi?

Evet. Aşınma ağırlıklı olarak kovan iç yüzeyindeyse bimetal kovan ve uygun sertlikte vida kombinasyonu değerlendirilebilir. Vida-kovan sertlik dengesi ve çalışma boşluğu birlikte kontrol edilmelidir.

Cam elyaflı üretimde bimetal gerekli mi?

Cam elyaf aşındırıcıdır ve bimetal / sert yüzey çözümü çoğu uygulamada güçlü bir adaydır. Ancak hazır cam elyaflı pelletin işlenmesi ile cam elyafın kompaund sırasında sisteme eklenmesi aynı proses değildir; nihai seçim reçete ve çalışma şartlarına göre yapılmalıdır.

Tek vida, paralel ve konik için aynı bimetal kovan kullanılabilir mi?

Hayır. Alaşım teknolojisi benzer olabilir fakat geometriler farklıdır. Her ürün, makinenin orijinal vida-kovan tasarımına göre üretilmelidir.

Eski parça üzerinden üretim yapılabilir mi?

Evet. Teknik resim yoksa mevcut vida ve kovan ölçülerek tersine mühendislik yapılabilir. Aşınmış parçadan ölçü alınırken orijinal toleransların yeniden oluşturulması gerekir.
